信捷PLC

2：

指代擴展模塊

E

3：

模擬量輸出點數

2、4

4：

指代模擬量輸出

DA

5：

輸出極性

B：輸出為雙極性

6：

模擬量輸出類型

H：內部隔離處理，抗幹擾性能更優

XC-E2DA-H

2通道模擬量輸出模塊(12bit)；電流、電壓可選

XC-E4DA-H

4通道模擬量輸出模塊(12bit)；電流、電壓可選

XC-E4DA-B-H

4通道模擬量輸出模塊(12bit)；電壓輸出、雙極性

使用環境

無腐蝕性氣體

環境溫度

0℃~60℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

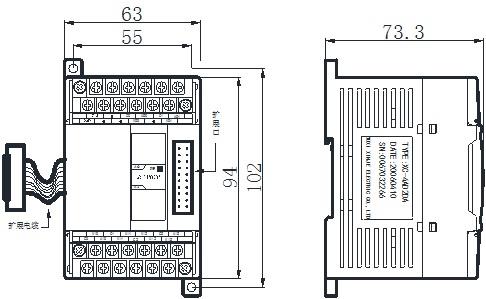

安裝

可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上

2DA-H

4DA-H

4DA-B-H

2DA-H

4DA-H

4DA-B-H

模擬量輸出範圍

0～5V、0～10V

-5～5V、-10～10V

0～20mA、4～20mA

（外部負載電阻小於500Ω）

-

（外部負載電阻2KΩ~1MΩ）

數字輸入範圍

12位二進製數

分辨率

1/4095(12Bit)；轉換數據以16進製形式存入PLC(12Bit)

綜合精確度

0.8%

轉換速度

3ms/1通道

模擬量用電源

DC24V±10%，100mA
