產品特點
XG係列PLC適配模擬量輸入右擴展模塊，包含8點規格。
XG係列PLC一般可擴展16個模塊。
電源規格：DC24V
8路16位高精度模擬量輸入
模擬量輸入類型：電壓、電流
模擬量輸入為雙極性
命名規則
1： | 係列名稱 | XG |
2： | 指代擴展模塊 | E |
3： | 模擬量輸入點數 | 8 |
4： | 指代模擬量輸入 | AD |
5： | 模擬量輸入類型 | A：輸入全部為電流型 |
V：輸入全部為電壓型 | ||
6： | 精度 | S：表示16位精度 |
型號一覽表
型 號 | 功 能 |
XG-E8AD-A-S | 8通道模擬量輸入模塊（16bit）； 電流雙極性輸入（0~20mA、4~20mA、-20~20mA） |
XG-E8AD-V-S | 8通道模擬量輸入模塊（16bit）； 電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V） |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸入 | 電流輸入 | ||
8AD-V | 8AD-A | 8AD-A | 8AD-V | |
模擬量輸入範圍 | 0~5V,0~10V -5~5V,-10~10V | - | 0~20mA,4~20mA -20~20mA | - |
最大輸入範圍 | ±15V | - | -40～40mA | - |
數字輸出範圍 | 16位二進製數(0~65535或-32768~32767) | |||
分辨率 | 1/65535（16Bit） | |||
綜合精確度 | 1% | |||
轉換速度 | 2ms/通道 | |||
模擬量用電源 | DC24V±10%，150mA | |||

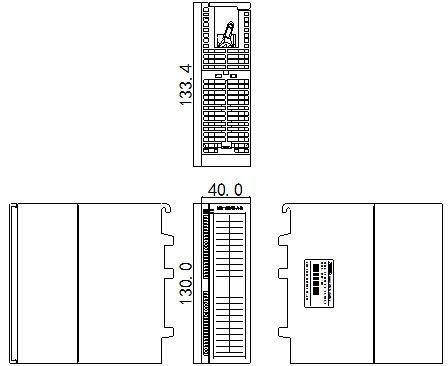

外觀尺寸圖（單位：mm）
